Программируемая плата Arduino. Самый популярный вариант микроконтроллерной платформы для электронного прототипирования непосредственно от создателей всей программно-аппаратной линейки ARDUINO.
Плата позволяет при базовом знании программирования на высокоуровневых языках и основных представлениях о сборке электронных схем реализовывать проекты как учебно-образовательного, так и утилитарно-практического назначения, без необходимости сходу осваивать все особенности программирования микроконтроллеров на ассемблере и сборки электронной обвязки к ним. Для данной серии плат, благодаря их унифицированному дизайну выводов разработано множество дополнительных модулей, значительно расширяющих аппаратный функционал. Так же разные производители представляют платы-переходники собственной разработки, так называемые шилды (shield), которые расширяют доступные интерфейсы для подключения к самым разным дополнительным модулям.

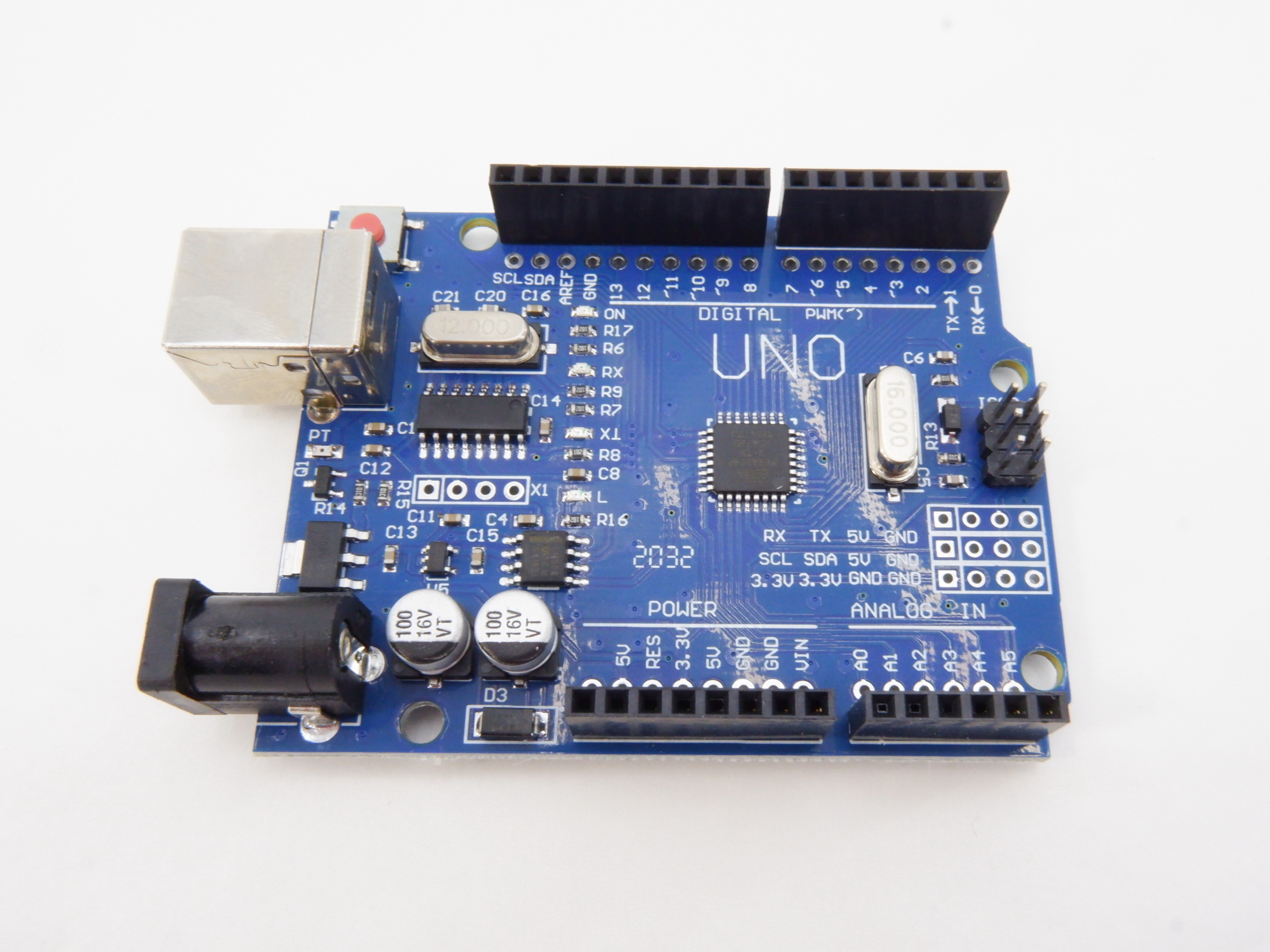

Плата Arduino UNO — открытая программно-аппаратная платформа для разработки «умной» электроники на базе микроконтроллера ATmega328p, работающего на частоте 16МГц, обладающего постоянной памятью на 32кБ и оперативной памятью 2кБ. Плата оснащена 14 контактами цифрового ввода-вывода (GPIO) c функционалом UART (Serial), ШИМ (PWM), внешнее прерывание (interrupt), 6 контактами аналогового входа (АЦП), контактами вывода питания на 3.3В, 5В и Vin (прямой вывод с поданного на плату питания), а так же контактами шины I2C и интерфейса ICSP. Все контактные колодки продублированы контактными площадками на плате.
Питание платы производится через USB порт или через отдельный разъем питания на который можно подавать напряжение 6-20В. На плате установлены светодиодные индикаторы подачи питания, активности приема и передачи по UART и работы программы. Программирование платы производится через последовательный интерфейс (Serial, UART) по средствам встроенного конвертера USB-COM через разъем USB Type B с использованием специальной среды программирования Arduino IDE на языке Wiring (упрощенная версия C++ для работы с микроконтроллерами).
Для Arduino существует множество программных библиотек позволяющих реализовать самый различный функционал и взаимодействовать с внешней электроникой (датчики, сенсоры, моторы, реле, шины передачи данных и много другое). Получить дополнительную информацию по работе с платой вы можете на сайте производителя Arduino (на английском языке) или на множестве справочных сайтов и сайтов с примерами программ, например на русскоязычном справочном ресурсе — «Официальный сайт компании Arduino».

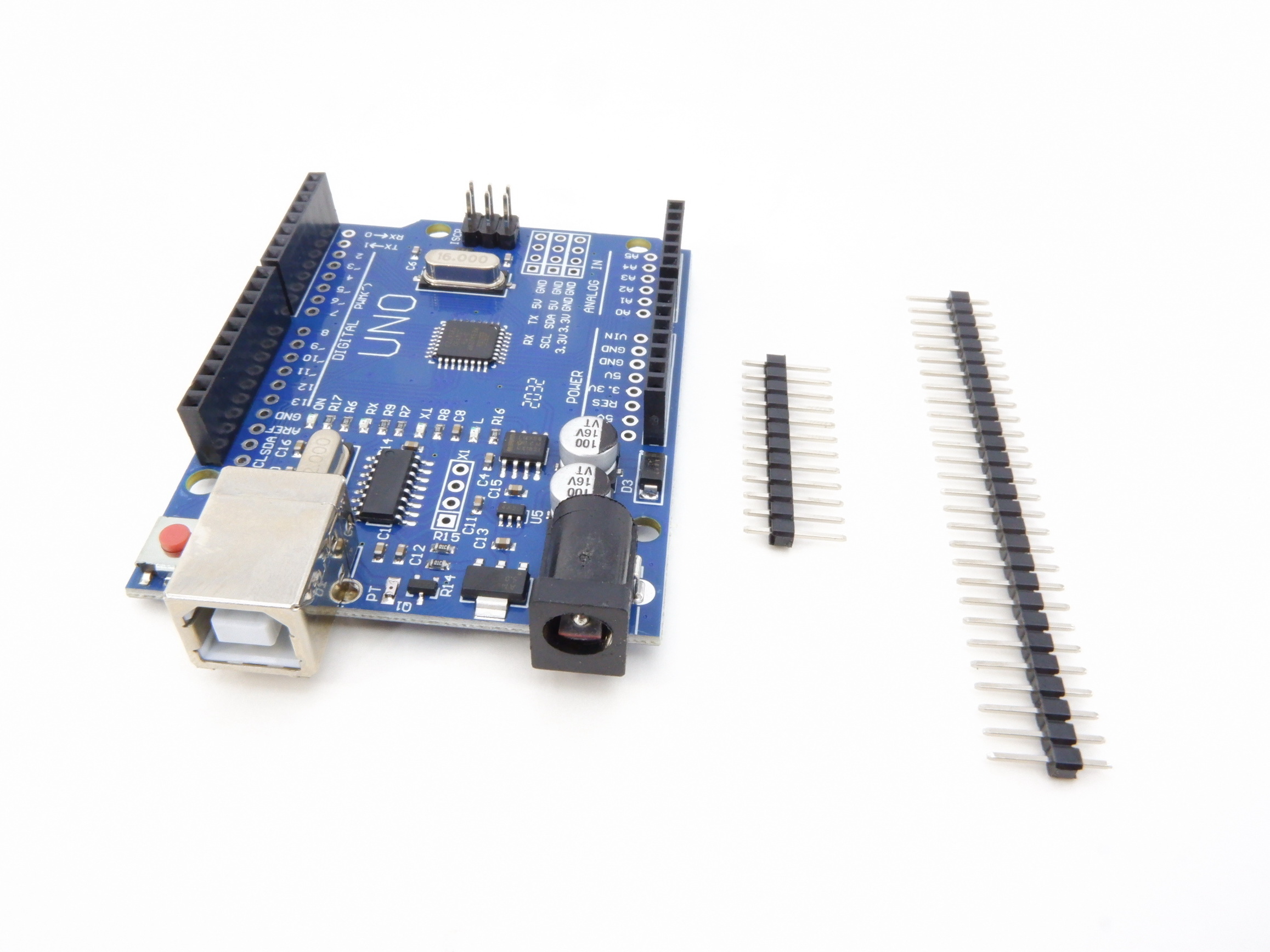

For Arduino high quality One set (CH340G) MEGA328P
