Звуковая карта ISA Sound Vision Gold-16 ESS

1996 год AudioDrive ES688F ISA Выходы Line-Out, IDE CD-ROM, Speaker, Line-Out

:
Цена:
3990.00 руб.
Артикул:Z584212
Наличие: В наличии (1 шт.)
Гарантия:14 дней
Состояние:Б/У
Бренд:ESS
Интерфейс:ISA
Схема:4
Пульт ДУ:Нет
Для Профи:Есть
Комплект:OEM

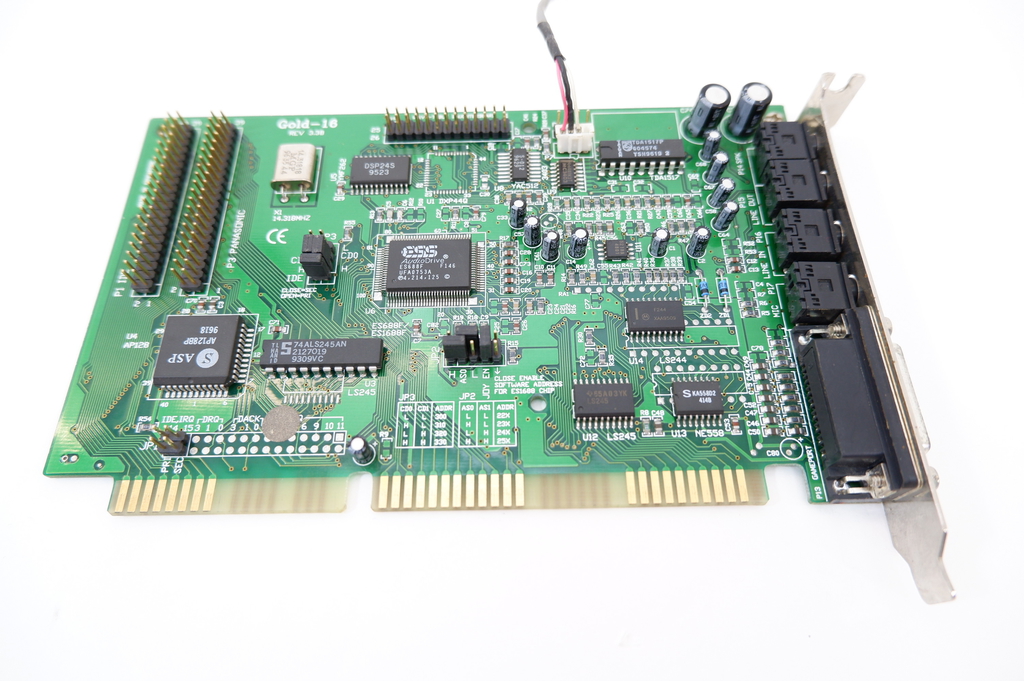

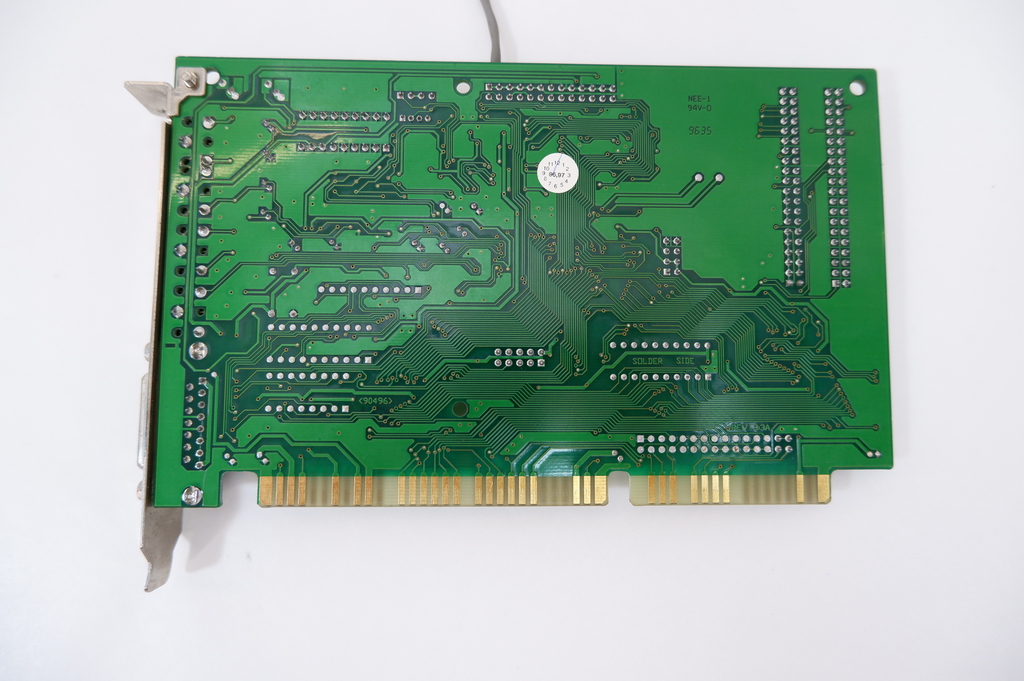

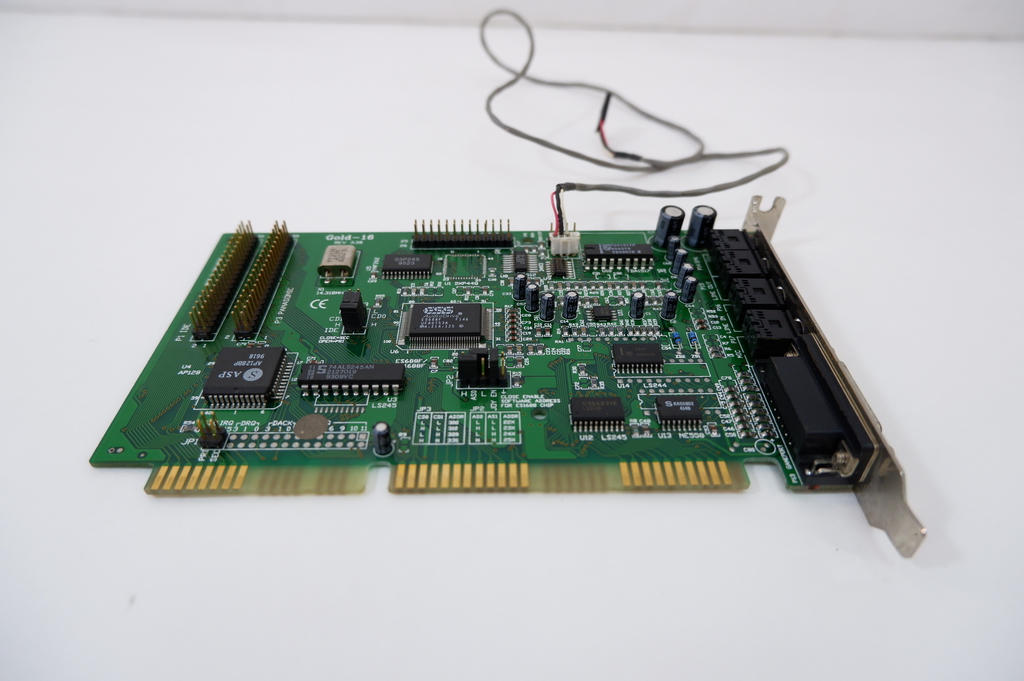

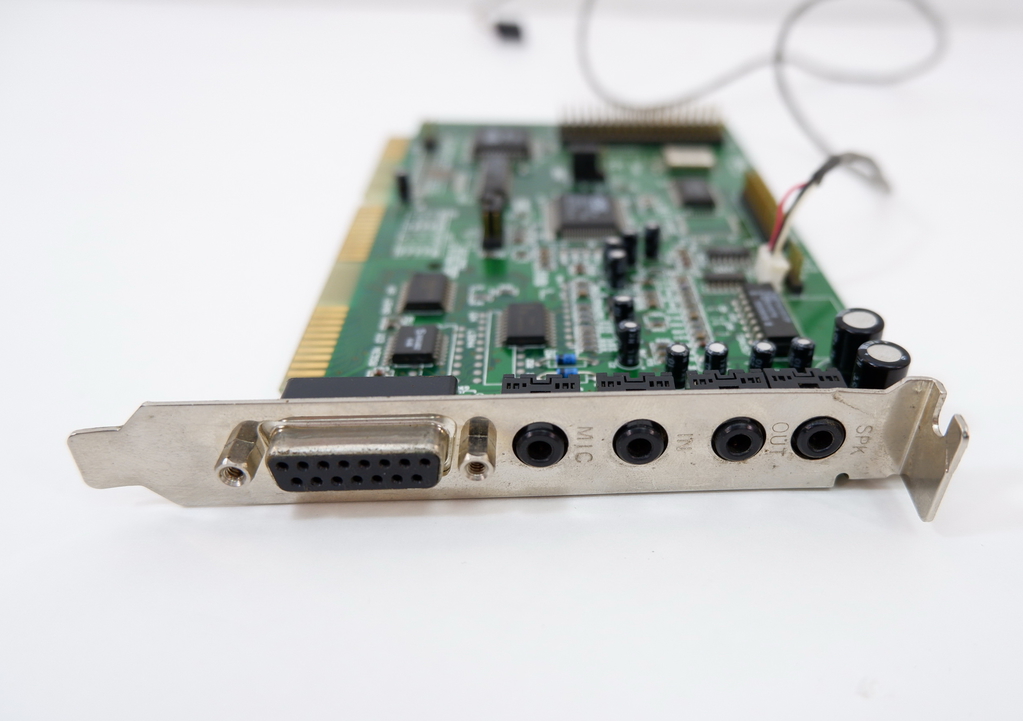

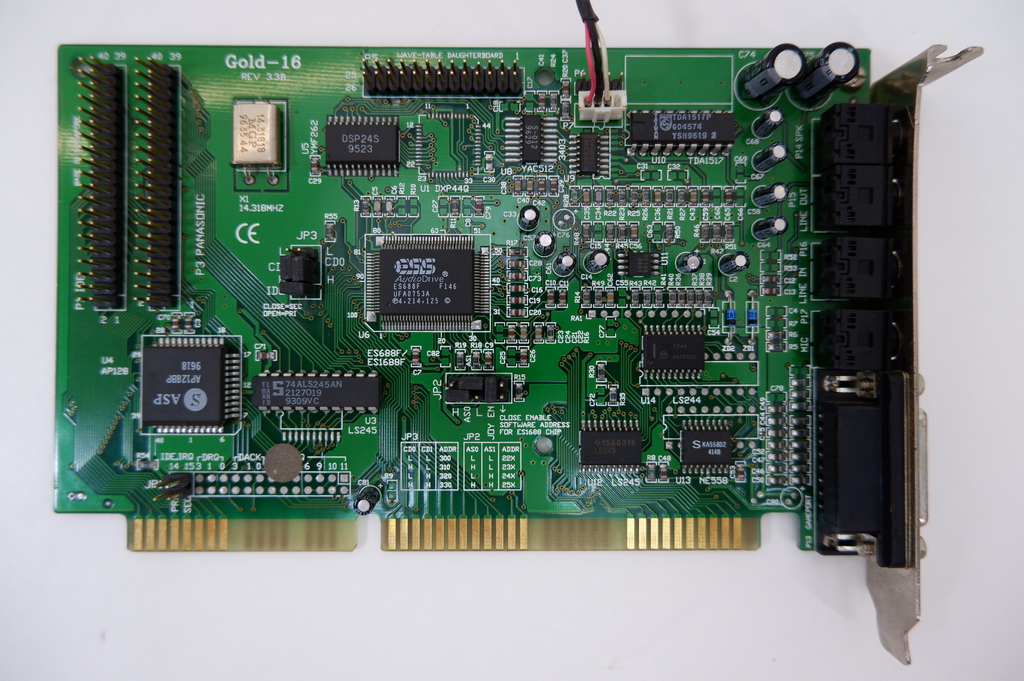

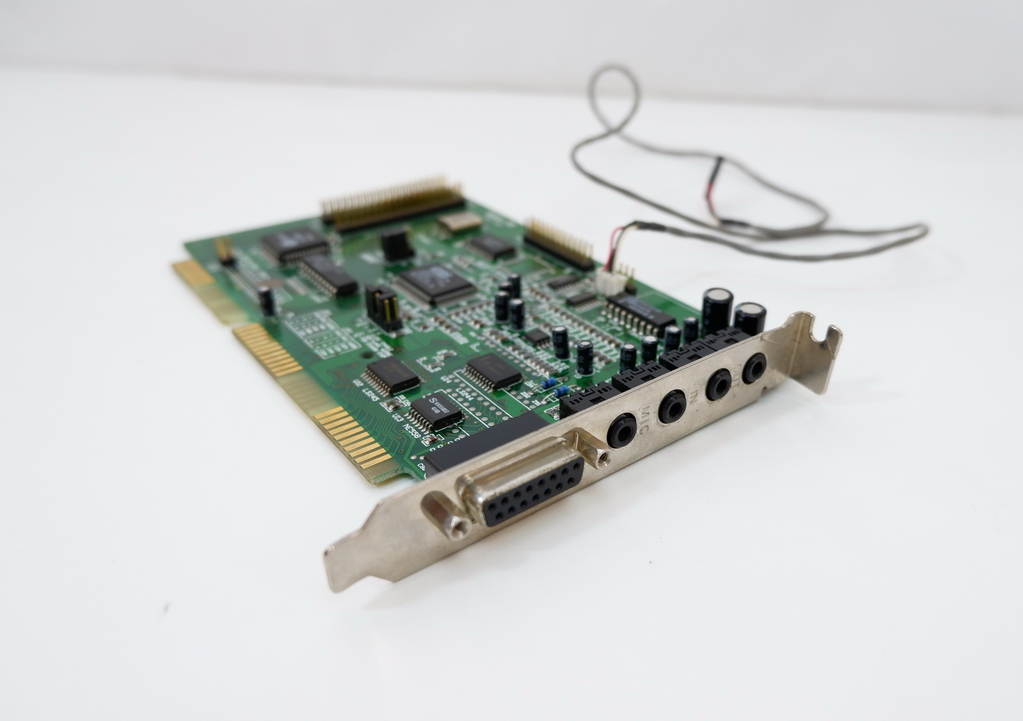

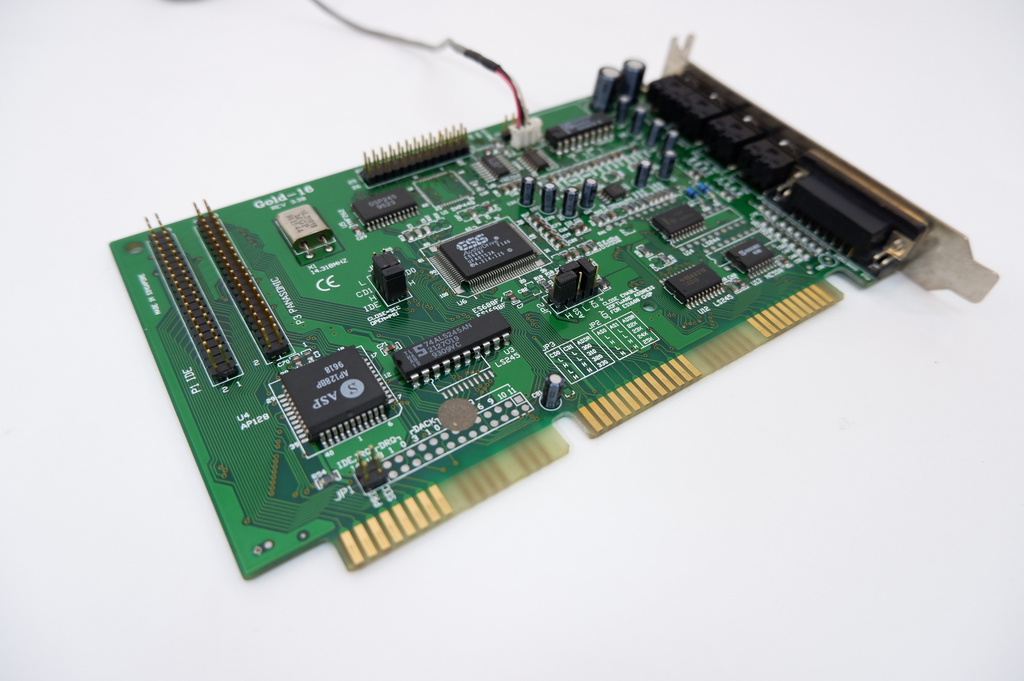

Звуковая карта ISA Sound Vision Gold-16 ESS  - Pic n 291034Открыть в новом окне
Звуковая карта ISA Sound Vision Gold-16 ESS  - Pic n 291034Открыть в новом окне
Звуковая карта ISA Sound Vision Gold-16 ESS  - Pic n 291034Открыть в новом окне
Звуковая карта ISA Sound Vision Gold-16 ESS  - Pic n 291034Открыть в новом окне
Звуковая карта ISA Sound Vision Gold-16 ESS  - Pic n 291034Открыть в новом окне
Звуковая карта ISA Sound Vision Gold-16 ESS  - Pic n 291034Открыть в новом окне
Звуковая карта ISA Sound Vision Gold-16 ESS  - Pic n 291034Открыть в новом окне
Звуковая карта ISA Sound Vision Gold-16 ESS  - Pic n 291034Открыть в новом окне
Звуковая карта ISA Sound Vision Gold-16 ESS  - Pic n 291034Открыть в новом окне

Описание товара

Коллекционная! Звуковая карта Sound Vision Gold-16 ESS AudioDrive ES688F ISA rev. 3.3b 1996 год

Звуковой процессор ES688F

Разрядность 16 бит

Голоса 18 двухоператорных

Частота воспроизведения 44.1 кГц стерео

Частота записи 44.1 кГц стерео

MIDIDSP24 (клон Yamaha OPL3)

Интерфейс ISA 16 бит

Выходы Line-Out, IDE CD-ROM, Speaker, Line-Out

Входы GamePort, Line-In, Mic, CD-In

Соотношение сигнал / шум 84 дБ

Звуковой процессор AudioDrive ES688 появился в сентябре 1994 года и лег в основу большого числа звуковых карт, которые распространялись как в розницу под различными брендами, например Magique Melodie или Edison Gold 16, так и в составе готовых компьютеров (в частности от Compaq).

ESS688 — это 16-битный звуковой чип со встроенным микропроцессором, 5-канальным микшером, 16-битными конвертерами Ц/А и А/Ц, внутренней программируемой памятью и таймером. Он поддерживает передачу данных через DMA и совместим с Windows Sound System. Стоит сразу упомянуть и про отличия ESS688 от его последователя — ES1688F, поскольку аппаратная платформа одной из представленных карт поддерживает установку обоих чипов. Первый обладает интерфейсом SBMIDI, тогда как у второго используется аппаратно совместимый с MPU-401 MIDI. Также модель 1688 имеет возможность программного выбора адресов портов и содержит встроенный 72-операторный FM-синтезатоp ESFM.

Первая карта с четырьмя аудиоразъемами — это как раз референсная модель от ESS, выпущенная в сентябре 1996 года и продававшаяся под брендом Magique Melodie. Четвертый 3,5мм-разъем здесь предназначен для подключения громкоговорителя. В отличие от Line-Out на него подается уже усиленный сигнал, который предназначен для воспроизведения звука динамиком. Для проигрывания MIDI здесь установлен FM-синтезатор DSP24 (аналог OPL3). В качестве стерео ЦАП используется микросхема DAP16S (аналог Yamaha YAC512), микшер-предусилитель представлен моделью STM 94A609, а усилитель мощности — Philips TDA1517P.

Sound Vision Gold-16 ES688F vintage sound card on ISA bus
